Modulazione ASK: l’ampiezza come interruttore

La modulazione ASK, Amplitude Shift Keying, è probabilmente il modo più semplice che esista per trasformare una sequenza di bit in un segnale radio.

È, in un certo senso, la versione digitale dell’AM: invece di modellare la portante seguendo un segnale analogico, la si fa semplicemente crescere o scomparire in base ai bit da trasmettere. È un’idea primitiva, quasi ingenua, ma proprio per questo estremamente chiara da comprendere. Se l’AM è una scultura continua dell’ampiezza, l’ASK è un interruttore: acceso, spento, acceso, spento.

Nella sua forma più essenziale, chiamata OOK (On-Off Keying), il bit “1” corrisponde alla presenza della portante, mentre il bit “0” alla sua assenza. È davvero tutto qui. Non si sposta la frequenza, non si ruota la fase, non si usano costellazioni complesse: si decide soltanto se la portante deve esserci o no. Esistono varianti con più livelli di ampiezza, ma il principio rimane lo stesso: l’informazione è codificata nella variazione discreta dell’ampiezza.

Dal punto di vista spettrale, un segnale ASK assomiglia molto a un’AM tradizionale, con la portante e le sue bande laterali. È facile da generare e altrettanto facile da ricevere, perché basta un rivelatore di ampiezza – nella pratica, un comparatore sull’inviluppo demodulato – per ricostruire la sequenza di bit. Questa semplicità, però, ha un prezzo: l’ASK è estremamente sensibile al rumore e a qualunque variazione dell’ampiezza del segnale, e questo la rende poco adatta ai canali radio più difficili.

Nonostante i suoi limiti, l’ASK ha avuto un ruolo importante nella storia delle comunicazioni digitali. È stata usata nei primi sistemi di telemetria, nei telecomandi, nei dispositivi a bassissima potenza e in moltissimi apparati consumer. Ancora oggi, in banda ISM, una quantità sorprendente di sensori e telecomandi economici usa OOK per trasmettere pochi bit alla volta. È la modulazione perfetta quando la priorità è la semplicità, non la robustezza.

Nell’attività radioamatoriale, l’ASK non è molto diffusa nei sistemi moderni, ma compare in diversi contesti interessanti.

Il primo, quasi inevitabile, è il parallelo con la telegrafia CW. La CW è classificata dall’ITU come emissione A1A – tecnicamente è proprio OOK: portante presente per i simboli attivi (punti e trattini), portante assente per gli spazi. Ciò che la distingue dall’ASK digitale moderna non è la struttura del segnale, ma il contenuto: la CW non trasporta bit codificati secondo uno schema binario formale, bensì simboli di un codice convenzionale con temporizzazione umana. Dal punto di vista del segnale RF, però, sono la stessa cosa. Chiunque abbia fatto CW ha già interiorizzato il principio dell’OOK senza saperlo.

Un altro ambito in cui l’ASK compare è quello dei beacon sperimentali e della telemetria semplice. Alcuni radioamatori, soprattutto in VHF e UHF, utilizzano OOK per trasmettere identificativi digitali o brevi sequenze di dati. È una scelta che privilegia la praticità: un microcontrollore può generare OOK pilotando direttamente il PTT o modulando l’amplificatore RF, senza bisogno di circuiti complessi.

L’ASK è anche un ottimo terreno di gioco per chi sperimenta con gli SDR. Generare un segnale ASK in software è banale, e osservare la portante che si accende e si spegne sul waterfall è estremamente istruttivo. Permette di capire a colpo d’occhio come si comporta una modulazione digitale, quali sono i suoi limiti e perché modulazioni come FSK o PSK sono molto più robuste. E’ spesso usata come primo esercizio per introdurre i neofiti al mondo del DSP (digital signal processing).

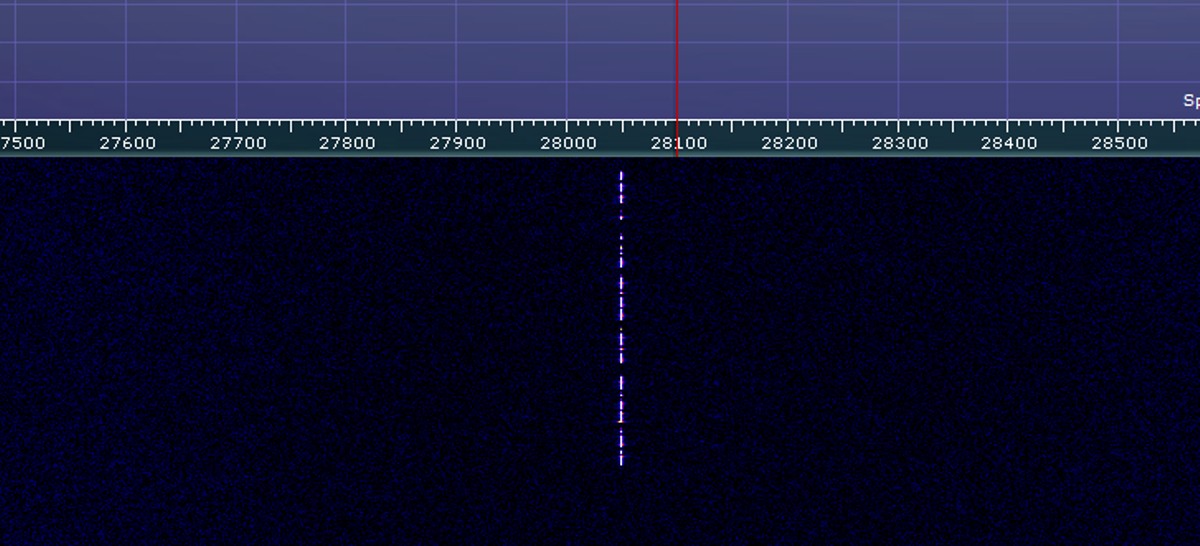

Osservare un segnale ASK su un waterfall è quasi poetico nella sua semplicità: una serie di blocchi luminosi che compaiono e scompaiono, come un codice Morse digitale. La struttura dei burst, la velocità dei simboli, la presenza di preamboli o sincronismi diventano immediatamente visibili. È uno dei modi più immediati per imparare a “leggere” i segnali digitali con gli occhi.

Naturalmente, la semplicità dell’ASK è anche il suo limite più grande. Qualunque variazione di ampiezza – rumore, fading, interferenze – può compromettere la decodifica. Per questo, nei sistemi moderni, l’ASK è stata quasi ovunque sostituita da modulazioni basate su frequenza o fase, molto più resistenti alle imperfezioni del canale. Rimane però un tassello fondamentale per capire l’evoluzione delle modulazioni digitali e per apprezzare la differenza tra “modulare un segnale” e “renderlo robusto”.

In sintesi

ASK è una modulazione semplice, diretta e didattica. Non è la più efficiente né la più affidabile, ma è un ottimo punto di partenza per comprendere come nasce la comunicazione digitale e come un bit può trasformarsi in un’onda radio. E, per un radioamatore, è anche un modo per riscoprire che molte delle tecniche moderne affondano le radici in concetti che conosciamo da sempre.
