RTTY
L’RTTY (Radio Teletype) è uno dei modi digitali più storici e affascinanti nel mondo del radiantismo. Nasce dall’adattamento alle trasmissioni radio delle telescriventi elettromeccaniche, sistemi sviluppati a partire dalla seconda metà dell’Ottocento per la trasmissione di testi su linea cablata. Il passaggio alla radio avviene nei primi decenni del Novecento, ma è soprattutto durante la Seconda guerra mondiale che l’RTTY trova un impiego massiccio per comunicazioni militari e diplomatiche, grazie alla sua affidabilità e alla possibilità di trasmettere testo che potesse essere stampato su carta in modo automatico.
Nel radiantismo, l’RTTY si diffonde a partire dagli anni ’50 e ’60, quando le telescriventi surplus militari diventano disponibili sul mercato civile. Questi apparati, spesso enormi e rumorosi, utilizzavano il codice Baudot (nella sua versione ITA2), una trasmissione seriale a 5 bit che permette la rappresentazione di lettere e numeri – raggruppati in due famiglie (FIGS, LTRS) – tramite sequenze di impulsi elettrici. A differenza del codice Morse, che richiede un operatore umano per la codifica e decodifica, l’RTTY è completamente automatizzato, viene decodificato dalla telescrivente, e ciò rappresenta una vera rivoluzione per l’epoca.
Dal punto di vista tecnico, l’RTTY è una modulazione digitale basata su Frequency Shift Keying. In pratica, il trasmettitore alterna tra due frequenze audio (mark e space) per rappresentare gli stati binari 1 e 0. Nei sistemi radioamatoriali moderni si utilizza spesso una variante chiamata AFSK (Audio Frequency Shift Keying), in cui i toni vengono generati a livello audio e poi modulati su una portante SSB (Single Side Band) a frequenza fissa. Le configurazioni più comuni prevedono una velocità di 45,45 baud e uno shift di 170 Hz, parametri diventati standard de facto nel radiantismo.
Questi due elementi hanno un senso ben definito.
La velocità di 45,45 baud non è stata scelta per motivi “radio”, ma deriva direttamente dalle telescriventi basate sul codice Baudot. Quelle macchine erano progettate per lavorare intorno alle 60 parole al minuto (WPM), e tutto il sistema – ingranaggi, motori sincroni, temporizzazioni – era costruito per sostenere quel ritmo. Ogni carattere è composto da 1 bit di start, 5 bit di dati e 1,5 bit di stop, per un totale di 7,5 bit per carattere; a 45,45 baud, questo corrisponde a circa 6 caratteri al secondo, ovvero circa 60 WPM: abbastanza veloce da rendere la comunicazione fluida, ma sufficientemente lento da garantire affidabilità anche con componenti elettromeccanici. Quando l’RTTY è passato alla radio, questo parametro è stato semplicemente “ereditato”, e si è rivelato ideale anche per la propagazione HF: una velocità moderata che tollera bene rumore, fading e disturbi.
Lo stesso discorso vale per lo shift di 170 Hz. Dal punto di vista della modulazione, l’RTTY utilizza la Frequency Shift Keying, quindi due frequenze distinte (mark e space) per rappresentare gli stati binari. In ambito professionale e militare si usavano shift molto più ampi (tipicamente 425 o 850 Hz), perché la priorità era la robustezza su circuiti radio o cablati spesso difficili. I radioamatori, invece, operando in bande HF affollate, hanno progressivamente adottato uno shift più stretto, 170 Hz, che rappresenta un compromesso estremamente efficace: abbastanza largo da distinguere chiaramente i due stati, ma abbastanza stretto da contenere la larghezza di banda complessiva entro circa 250 Hz, perfettamente compatibile con i filtri SSB.
Dal punto di vista operativo, questa combinazione si traduce in un segnale molto caratteristico: due toni audio stabili, separati da 170 Hz, che si alternano continuamente. Nei sistemi moderni AFSK, questi toni sono tipicamente centrati intorno ai 2125 Hz (mark) e 2295 Hz (space), e vengono generati dal software e poi trasmessi tramite una normale catena SSB. In ricezione, il software analizza lo spettro audio e ricostruisce la sequenza di bit.
Qui entra in gioco un aspetto molto interessante e spesso poco intuitivo: perché è possibile decodificare l’RTTY anche ricevendo “bene” uno solo dei due toni. In teoria, l’RTTY è un sistema differenziale: l’informazione è contenuta nel passaggio tra mark e space, quindi servirebbero entrambe le frequenze. In pratica, però, il comportamento reale del ricevitore e dei filtri rende la situazione più sfumata. Quando si sintonizza un segnale RTTY, anche se apparentemente si “aggancia” solo uno dei due toni (ad esempio, quando lo shift non è corretto), i demodulatori moderni non lavorano solo sull’ampiezza assoluta dei toni, e il segnale risultante, anche se incompleto, conserva comunque una struttura temporale coerente (la sequenza di start/stop e la cadenza dei bit). In altre parole, anche osservando principalmente uno dei due toni, il decoder riesce spesso a capire quando il segnale cambia stato. Dal punto di vista pratico, è come “vedere l’ombra” dell’altro tono: non è perfetto, ma spesso è sufficiente per ricostruire il testo, soprattutto con segnali forti.
Questo spiega alcune situazioni operative tipiche: segnali RTTY decodificabili anche con sintonia non perfetta, ricezione possibile anche con filtri stretti o disallineati, miglioramento drastico semplicemente centrando meglio i due toni. Naturalmente, per una decodifica ottimale è sempre preferibile avere entrambi i toni ben visibili e simmetrici. In condizioni difficili (QRM, fading selettivo), può succedere che uno dei due venga attenuato molto più dell’altro: in questi casi l’RTTY continua spesso a funzionare, ma con un aumento degli errori.
Ed è proprio questa tolleranza imperfetta ma sorprendentemente efficace che ha contribuito alla longevità dell’RTTY. La combinazione di 45,45 baud e 170 Hz non è solo uno standard storico: è un punto di equilibrio che permette al sistema di “reggere” anche quando le condizioni reali sono lontane da quelle ideali, cosa che in HF succede praticamente sempre. Tuttavia, presenta anche dei limiti evidenti: occupa una larghezza di banda relativamente elevata rispetto ai modi digitali più moderni e non include meccanismi di correzione degli errori. Questo significa che caratteri errati possono comparire nel testo ricevuto senza possibilità di recupero automatico.
Con l’avvento dei computer negli anni ’80 e ’90, l’RTTY ha subito una trasformazione importante: le telescriventi meccaniche sono state progressivamente sostituite da software dedicati, interfacciati alla radio tramite semplici modem audio o schede sonore. Programmi come MMTTY hanno reso l’RTTY accessibile a un numero molto più ampio di radioamatori, eliminando la necessità di hardware ingombrante.
Dal punto di vista operativo, l’RTTY è ancora oggi molto utilizzato nei contest radioamatoriali, dove la velocità e l’automazione permettono di effettuare un gran numero di collegamenti in poco tempo. Esistono anche competizioni dedicate, come il RTTY Roundup organizzato dall’American Radio Relay League (ARRL), che testimoniano la vitalità di questo modo operativo nonostante l’età.
In sintesi
RTTY rappresenta un ponte tra la radio analogica e le moderne comunicazioni digitali: un sistema nato oltre un secolo fa, adattato alla radio nel contesto bellico e poi adottato dai radioamatori come uno dei primi veri modi digitali. Ancora oggi, nonostante l’esistenza di tecniche più avanzate come PSK31 o FT8, l’RTTY mantiene un fascino particolare, fatto di storia, semplicità e di quel caratteristico “suono” che lo rende immediatamente riconoscibile in banda.

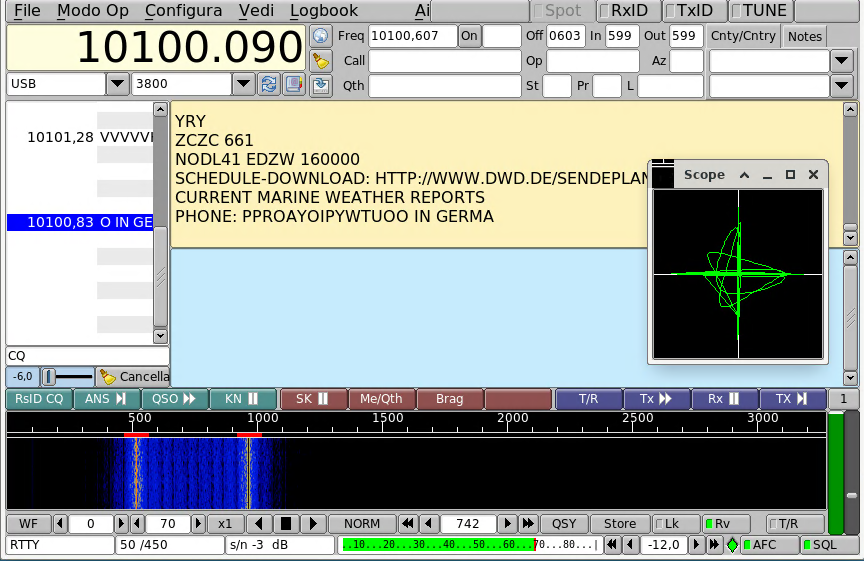

InfoIn HamLinux è possibile utilizzare FLdigi (nella foto del titolo) per operare in RTTY. Dal menu “Modo” si possono selezionare le modalità più comuni, oppure impostare manualmente i parametri tramite la voce “Custom” (tradotta come “Altro” nell’interfaccia italiana).
Attraverso il menu “TX” è possibile definire velocità e shift anche per trasmissioni che non seguono le convenzioni standard – come nell’esempio mostrato, la stazione meteo DDK9 trasmette sui 10100 kHz a 50 baud con shift di 450 Hz e polarità invertita (indicata dall’opzione “Rv” in basso a destra).
Il waterfall consente di sintonizzare facilmente la stazione posizionando i riferimenti (le linee rosse) in corrispondenza dei segnali ricevuti; inoltre permette di valutare visivamente se lo shift impostato è corretto. Un ulteriore aiuto è fornito dallo “scope” in modalità X-Y, che indica la corretta sintonizzazione visualizzando i segnali di mark e space sui due assi incrociati – in modo simile ai vecchi modem con tubo catodico – dove una regolazione corretta produce una figura a croce
